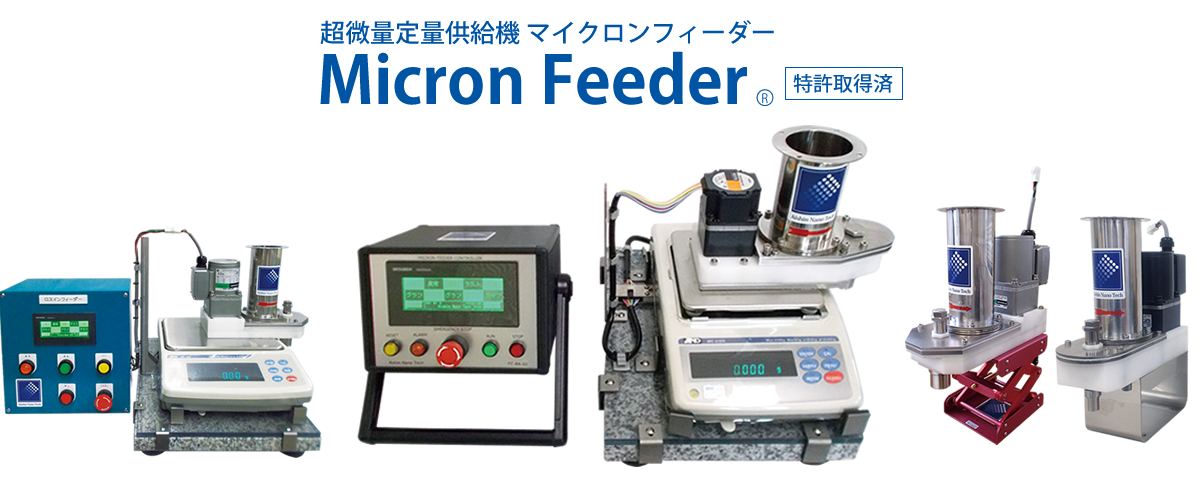

超微量定量供給機 マイクロンフィーダー

マイクロンフィーダーは、
粉体の超微量の連続供給を可能にしたシステムです

超微量 定量供給装置 マイクロンフィーダーとは

マイクロンフィーダーは超微量の粉体を連続的に定量供給する装置です。シンプルな構造、高い供給性能、簡単洗浄、低価格で各業界、研究機関で高い評価を頂いております。

超微量の定量供給技術は、こんな所で使われています

・ジェットミル装置への原料供給装置として
・生産ラインでの定量供給装置として
・研究所、大学等での研究開発装置として

マイクロンフィーダーのDVD・カタログ無料で進呈

超微量定量供給を可能にした6つのポイント

1

高い供給精度

対応できる材料であれば通常±5〜10％、材料によっては1％未満も可能です。

2

タイプ別の構成

お客様の目的のニーズに応じた各シリーズをラインナップしました。

3

広い供給制度

装置の部品を交換することにより最大で100倍以上の供給範囲を実現しました。※【例】塩30g/h〜3kg/h（※材料によります）

4

技術開発

粉体技術で培ってきた豊富な経験と実績から常に研究開発を進めており、いつでも最新の機能、性能を提供させていただいております。

5

分解洗浄

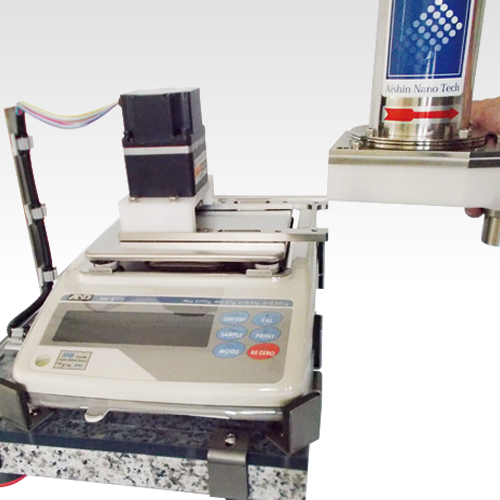

シンプルな構造のため、分解、及び洗浄作業が容易に行えます。

6

特殊仕様に対応

材質、ホッパー容量、エアパージ、水冷等、特殊仕様にも対応します。

※ECタイプ除く
【ご注意】マイクロンフィーダーは当社の登録商標です。類似する商標に十分にご注意下さい。→商標登録証はこちら

製品情報

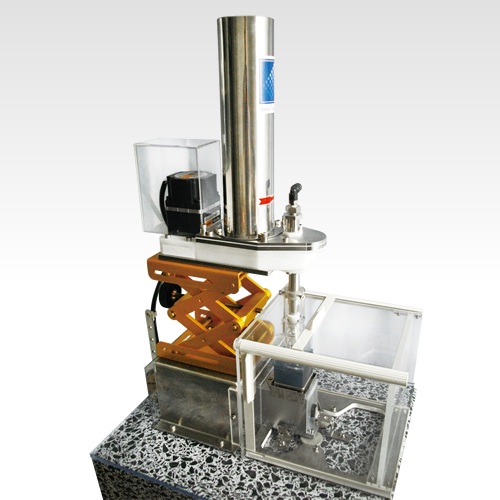

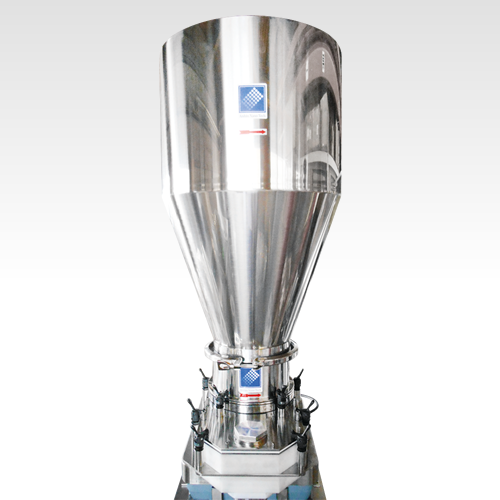

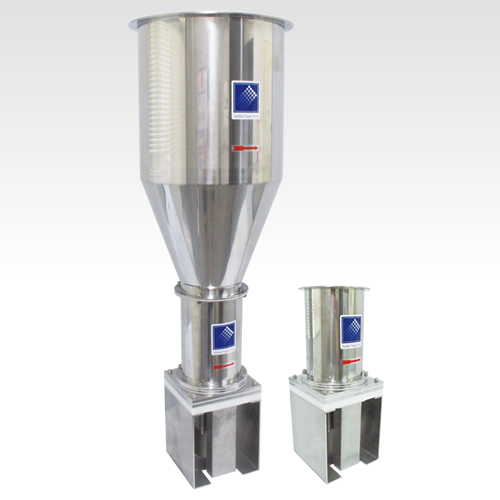

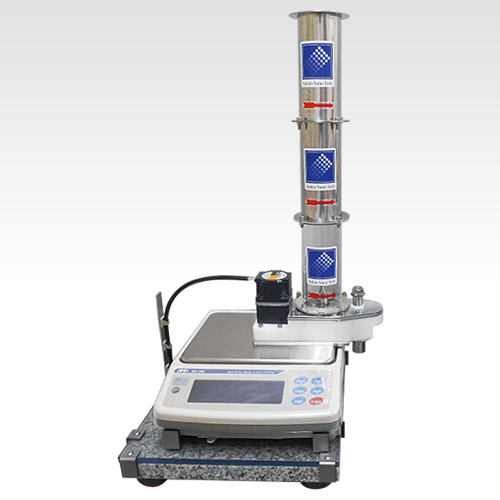

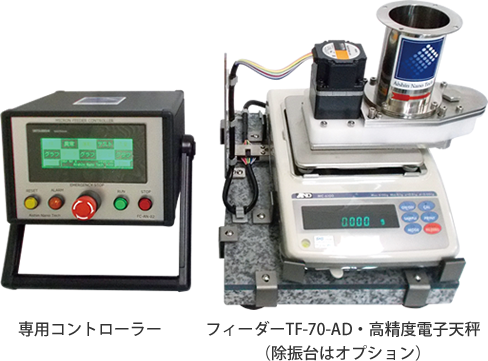

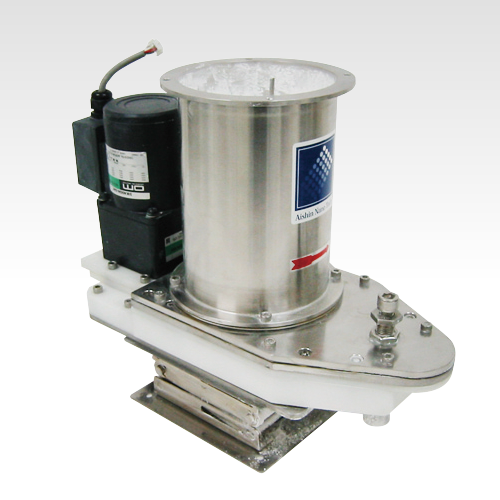

ADシリーズ

ADシリーズは、高精度の電子天秤による計量値をフィードバックすることで高い精度の供給が可能です。

  • ■ ブラシレスDCモーターを搭載
  • ■ DCモーターコントローラーを内蔵
    ・制御の有無どちらも使用可
    ・フィードバッグ制御が可能
  • ■ フィーダー部はカスタマイズ可能
    ・コントローラーはカスタマイズ不可

製品仕様

フィーダー仕様 ホッパー容量：400cc〜
充填量：2000gまで
供給量：0.05~100g/min※
供給制度：±3〜10％※　※材料に異なります
電子天秤仕様 最大秤量：6kg
最小秤量：0.001g（または0.0001g）
電源：AC100V（50/60Hz）

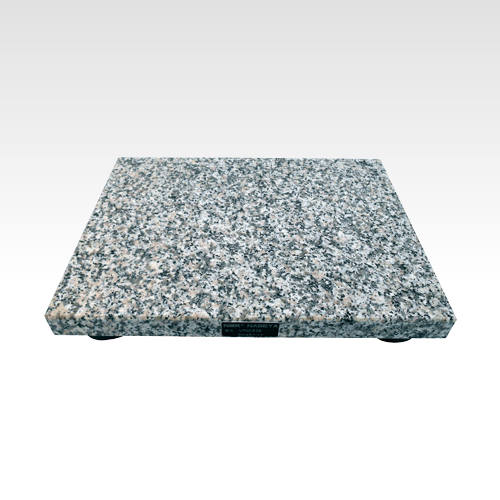

オプション（簡易風防・除振台）
計　量 ロスインウェイト方式を採用
1mg（0.001g）単位で計量
※標準計量も対応可能
コントローラー仕様 専用コントローラー：FC-AN-02
電源：AC100V（50/60Hz）
容量：160VA
モニター仕様 流量、処理量、積算量のモニター
その他 計14種類
運転モード ・流量モード　・手動モード
・量モード　・テストモード
外部信号 比較・判定・警報
アナログデータ（秤表示・流量・他）
デジタルデータ（秤表示のみ）
その他 計60種類
接続部材質 SUS、樹脂に対応可
仕様・CAD図面

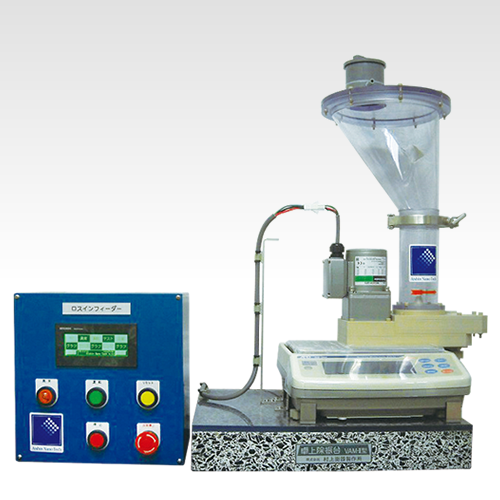

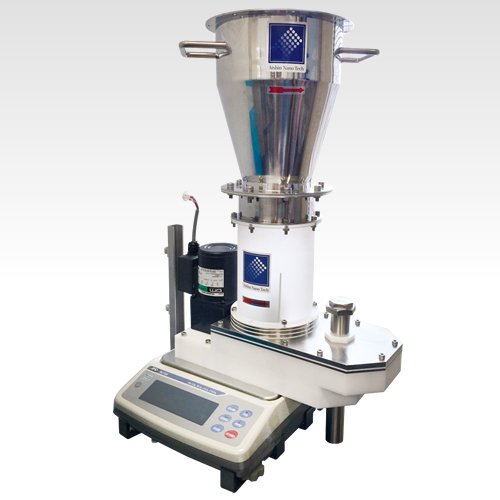

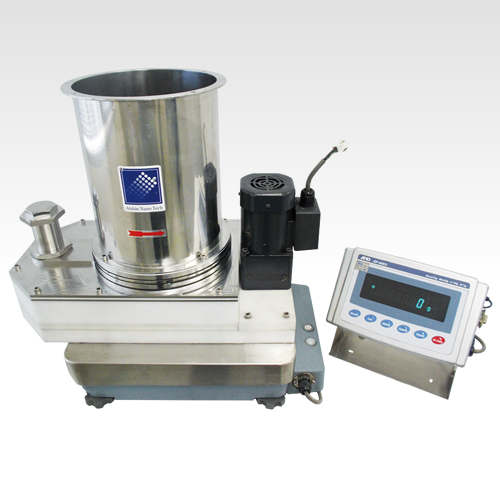

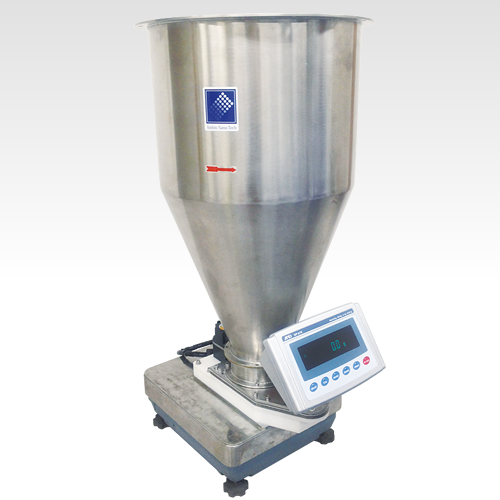

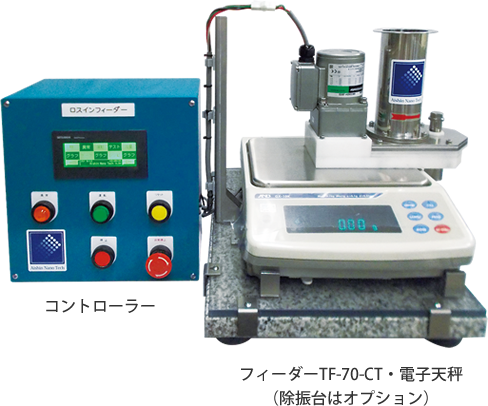

CT（AD）シリーズ 電子天秤とコントローラー(機能限定）付

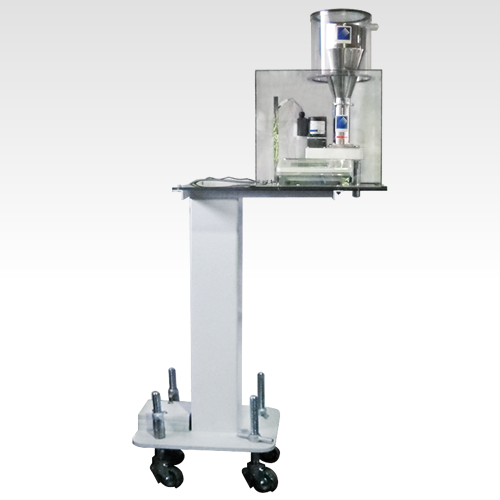

CT(AD)シリーズ

CTシリーズをベースに機能アップした上級機

  • ■ CTをベースに電子天秤を搭載
  • ■ 計量モードはロスイン計量モード
    ・減った量を計測して、供給量を出している
    （ロスイン計量）
    ・フィーダーに架台を付けて出た量で計測（標準計量）も可
  • ■ シーケンサー制御
    ・制御の有無どちらも使用可
  • ■ フィードバック制御が可能
  • ■ フィーダー部はカスタマイズ可能
    ・コントローラーはカスタマイズ不可

製品仕様

フィーダー仕様 ホッパー容量：600cc〜※（50kg~80kg以下）
最大充填量：4kg※(6kg~80kg)
電子天秤仕様 最大秤量：12kg※（〜100kg)
最小秤量：1g/0.01g
電源：AC100V（50/60Hz）
計　量 ロスインウェイト方式を採用
0.01g単位で計量
コントローラー仕様 専用コントローラー：FC-CTAD
電源：AC100V/200V
モニター仕様 流量、処理量、積算量のモニター
その他 計14種類
運転モード ・流量モード　・手動モード
・量モード　・テストモード
接続部材質 SUS、樹脂に対応可
外部信号 比較・判定・警報
アナログデータ（秤表示・流量・他）
デジタルデータ（秤表示のみ）
その他 計60種類

※の数値については現時点でのお客様のご要望に応じて、できる範囲の数値です。
※の範囲でのご希望の場合、フィーダー本体、ホッパー容器、電子天秤等の製品仕様が変更されます。詳細・内容は弊社までお問い合わせください。

仕様・CAD図面

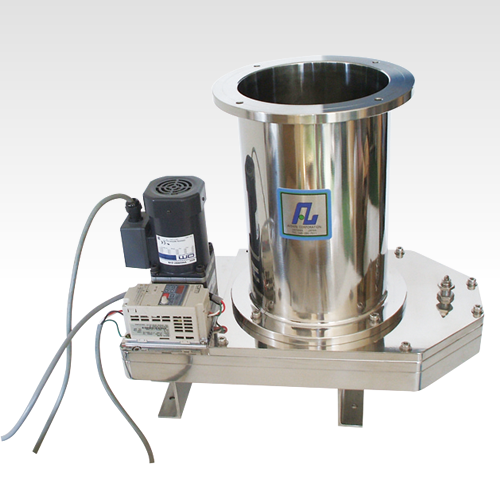

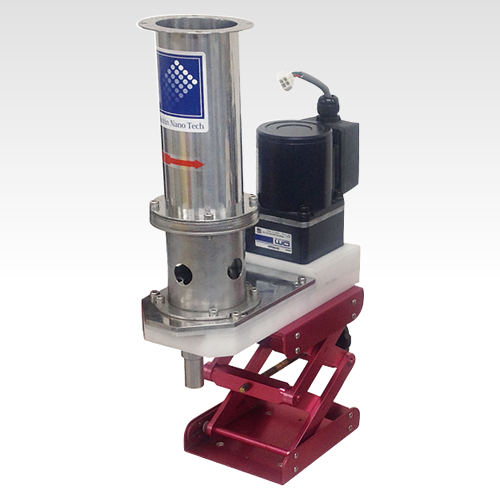

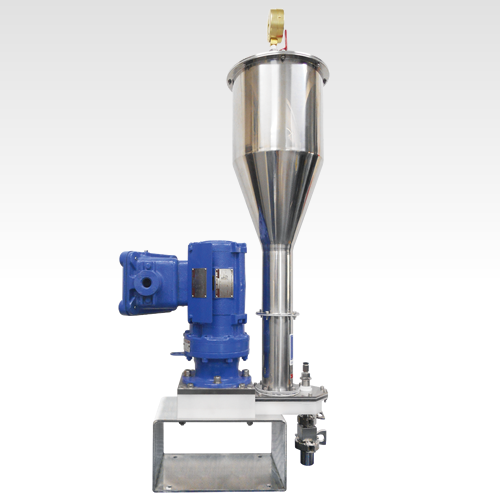

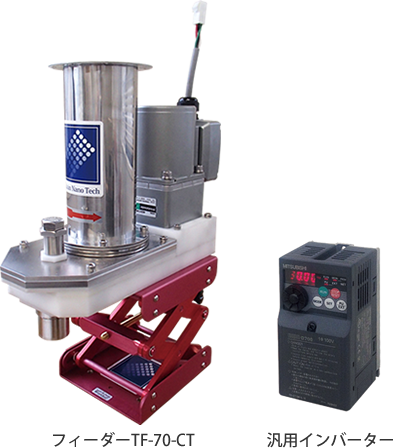

CTシリーズ 様々なニーズに対応可能なカスタマイズタイプ

CTシリーズ

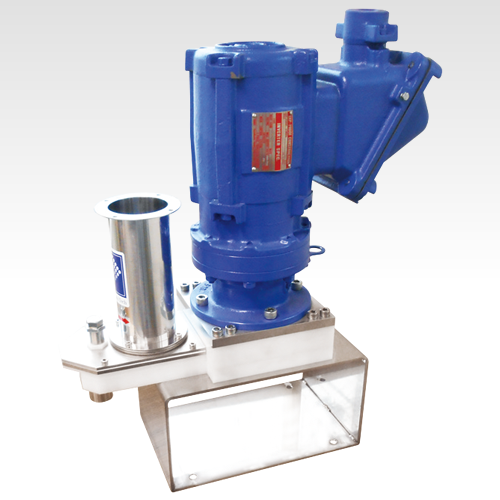

特殊仕様にカスタマイズ

  • ■ 1台ごとにカスタマイズ可能
    ・接続部の材質、モーター種類、増設ホッパー、架台など
  • ■ インバーター制御
    ・インバーターの数値を変えない限り同じスピードで回転し続ける（速度固定）

製品仕様

フィーダー仕様 ホッパー容量：600cc〜
供給量：1~100g/min※
供給制度：±5〜15％※　
※材料に異なります。

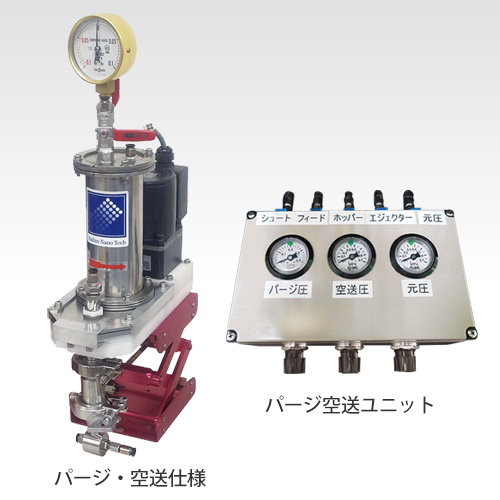

本体オプション ガスパージ仕様
冷却ジャケット仕様
その他

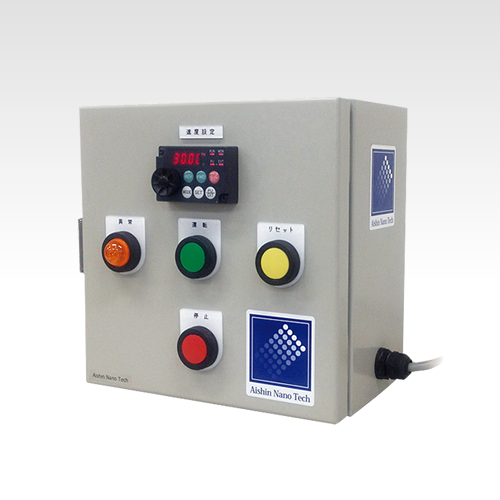

コントローラー仕様 汎用インバーター：25W（100W)
電源：AC100V（50/60Hz）※
容量：320VA
※200V仕様もあります

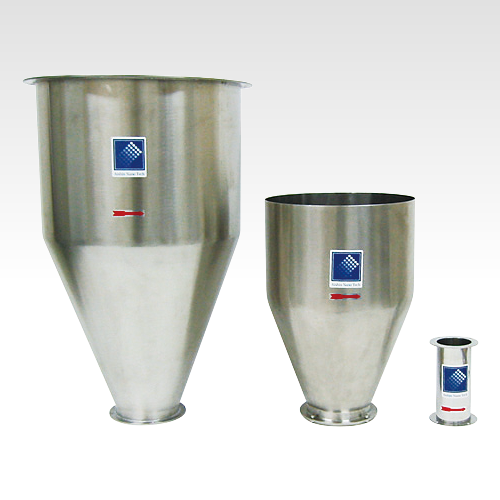

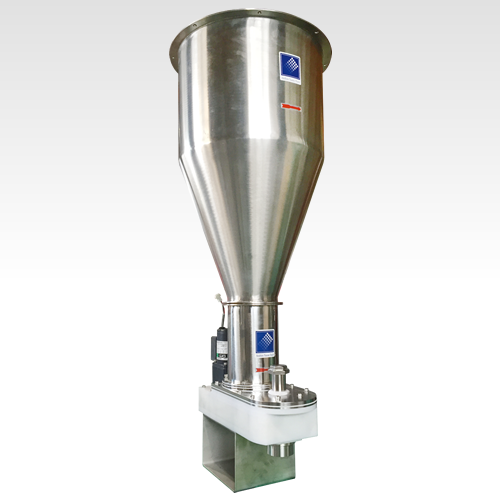

各種特殊部品 大容量ホッパー
専用出口シュート

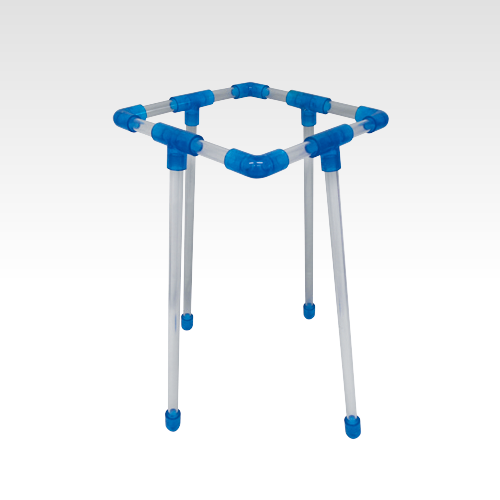

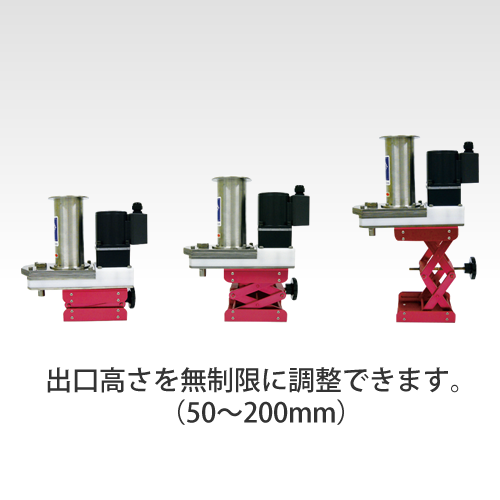

取り付け架台
材料に応じた専用部品
接続部材質 SUS、樹脂に対応可
カスタムタイプ形式 供給量ｇ/min
TF-70-CT 1~100
TF-134-CT 5~500
TF-200-CT 10~1000
TF-300-CT 20~2000
仕様・CAD図面
実験データ詳細

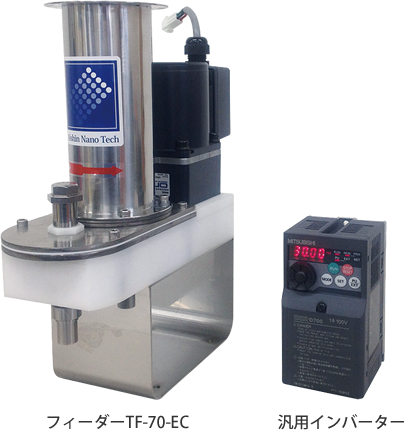

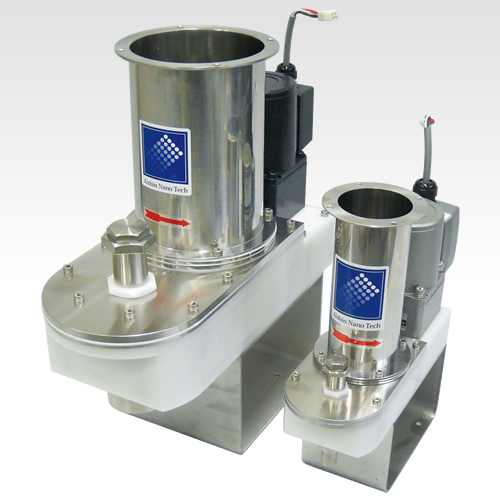

ECシリーズ 最小限の構成により大幅にコストダウン

ECシリーズ

CTをベースにコストダウンした汎用機

  • ■ 減速機と切り出し部品を変えて、L、M、Sの3種類
  • ■ 簡略化された部品構成により量産化可能
  • ■ インバーター制御
    ・インバーターの数値を変えない限り同じスピードで回転し続ける（速度固定）
  • ■ マイクロンフィーダーのベーシックモデル
  • ■ カスタマイズ不可
    ・ホッパーは別途で追加可能
  • ■ 出荷前の動作テストは行いません
    ・弊社のダミー粉で動作済み

製品仕様

フィーダー仕様 ホッパー容量：600cc〜
供給量：2~100g/min※
供給制度：±10〜20％※
※材料に異なります。
コントローラー仕様 汎用インバーター：25W
電源：AC100V（50/60Hz）※
容量：320VA
※200V仕様もあります
仕様・CAD図面

定量供給機マイクロンフィーダー導入前の実験も承ります

新素材の開発・新規商品開発等の検討のために定量供給試験を行なっております。 結果を詳細なデータを添えて報告致します。
